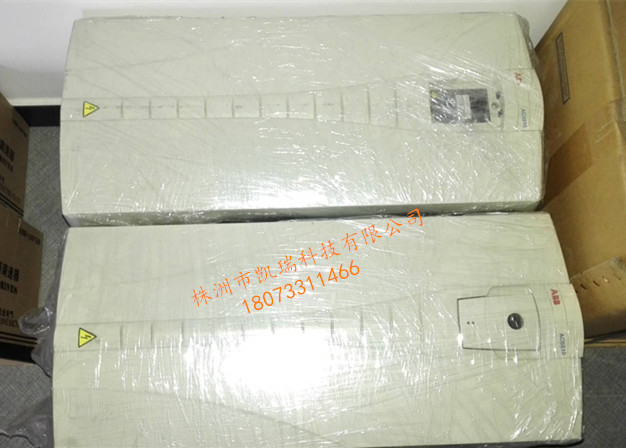

ACS510變頻器
ABB ACS510變頻器的選型及外形尺寸
應用范圍品牌產品系列型號額定電壓
通用ABB
ACS系列 ACS510-01-060A-4
三相AC380-480(V)
ABB標準傳動
ACS510-01
1.1kW to 110kW
ACS510是ABB又一款杰出的低壓交流傳動產品??梢院?jiǎn)單的購買,安裝,配置和使用,可節省相當多的時間。
應用領域
ACS510 傳動應用于廣泛的工業領域,適用各類型負載。ACS510還針對風機、水泵應用做了特別的優化,典型的應用包括恒壓供水,冷卻風機,地鐵和隧道通風機等等。
亮點
u 完美匹配風機水泵
u 高級控制盤
u 用于降低諧波的專利技術:變感式電抗器
u 循環軟起
u 用戶自定義
U/F曲線
u 超越模式
u 內置RFI濾波器作為標準配置,適用于第一和第二環境
u CE認證
符合的標準
低壓產品指導73/23/EEC
機械指導98/37/EC
EMC指導89/336/EEC
質量控制系統ISO9001和環境系統ISO14001
CE認證
型號說明
型號代碼一欄清楚地表明了變頻器的功率容量和外形尺寸。對應你選中的類型代碼,外形尺寸可以用來確定變頻器尺寸。
電壓
ACS510 -01提供的電壓范圍:4 = 380 - 480 V
結構
類型代碼中“01”代表變頻器的安裝方式及功率范圍。
額定容量 型號代碼 外形規格
SN PN I2N
kVA kW A
2.3 1.1 3.3 ACS510-01-03A3-4 R1
3 1.5 4.1 ACS510-01-04A1-4 R1
4 2.2 5.6 ACS510-01-05A6-4 R1
5 3 7.2 ACS510-01-07A2-4 R1
6 4 9.4 ACS510-01-09A4-4 R1
9 5.5 11.9 ACS510-01-012A-4 R1
11 7.5 17 ACS510-01-017A-4 R2
16 11 25 ACS510-01-025A-4 R2
20 15 31 ACS510-01-031A-4 R3
25 18.5 38 ACS510-01-038A-4 R3
30 22 46 ACS510-01-046A-4 R3
41 30 60 ACS510-01-060A-4 R4
50 37 72 ACS510-01-072A-4 R4
60 45 88 ACS510-01-088A-4 R4
70 55 125 ACS510-01-125A-4 R5
100 75 157 ACS510-01-157A-4 R6
120 90 180 ACS510-01-180A-4 R6
140 110 195 ACS510-01-195A-4 R6
尺寸
外型 尺寸和重量
尺寸 IP21/UL類型1 IP54/UL類型12
H1 H2 W D 重量 H W D 重量
mm mm mm mm Kg mm mm mm Kg
R1 369 330 125 212 6.5 449 213 234 8.2
R2 469 430 125 222 9 549 213 245 11.2
R3 583 490 203 231 16 611 257 253 18.5
R4 689 596 203 262 24 742 257 284 26.5
R5 739 602 265 286 34 776 369 309 38.5
R6 880 700 300 400 69 924 410 423 80
H1 = 帶電纜接線盒時的高度
H2 = 不帶電纜接線盒時的高度
W = 寬度
D = 深度
